ПРИМЕНЕНИЕ ПРИБОРОВ ВИХРЕТОКОВОЙ ДЕФЕКТОСКОПИИ

Контроль турбинных лопаток и дисков ГТД

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис. 1. Пример работы в режиме вихретоковый дефектоскоп + эндоскоп.

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис. 2. Пример работы в режиме эндоскоп.

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

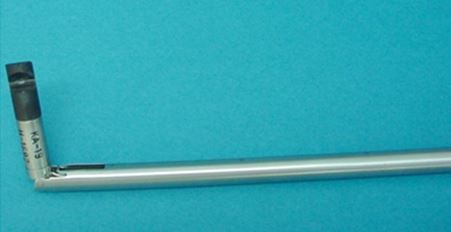

Рис. 3. Наконечник датчика для контроля края лопаток.

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис. 4. ВТК-датчик + Подсветка + Камера.

Безопасность в авиации играет наиважнейшую роль. Известны случаи авиационных катастроф, произошедших из-за недостаточного контроля над износом узлов самолёта. В частности, необходимо периодически проводить контроль турбинных лопаток и дисков авиационных двигателей. Исходя из условий контроля и параметров выявляемых дефектов, вихретоковый метод контроля является одним из основных методов неразрушающего контроля.

Обнаружение усталостных трещин на поверхности галтельных переходов в углах пазов дисков является актуальной задачей. Контроль проводится на собранном двигателе. Дефект находится на торцевой поверхности диска. Поэтому необходимо применять специализированные датчики с удлиненными ручками. Применение специализированных датчиков необходимо и для контроля турбинных лопаток. Доступ к лопаткам осуществляется через небольшой лючок. Сложность контроля обусловлена тем, что оператор не может оценить правильность установки датчика, не говоря уже о проведении визуального контроля лопатки.

Специалистами ООО «ПАНАТЕСТ» совместно со специалистами ряда ведущих российских моторостроительных предприятий авиационной отрасли были проведены эксперименты по вихретоковому контролю турбинных лопаток и дисков ГТД с помощью оборудования производимого фирмой Rohmann GmbH (Германия). Компания Rohmann GmbH имеет большой опыт в разработке и производстве оборудования вихретокового контроля и занимает в своей области одно из лидирующих мест. Из широкой линейки дефектоскопов для контроля турбинных лопаток был выбран дефектоскоп ELOTEST B300, который опционально имеет выход для подключения видеоэндоскопа. Дефектоскоп ELOTEST B300 может работать в двух режимах одновременно – как вихретоковый дефектоскоп и видеоэндоскоп (рис. 1, 2).

Для контроля передней кромки лопаток использовался датчик с наконечником особой формы, которая позволяет уменьшить влияние мешающих факторов, таких как изменение зазора и краевой эффект (рис. 3). Датчик имеет наконечник, поворачивающийся до 90 градусов.

Датчик состоит из трех частей: ВТК-датчик, камера, подсветка (рис. 4).

На фотографии ниже запечатлен момент контроля:

Вихретоковые дефектоскопы RohmannУвеличить изображение...

КОНТРОЛЬ ТУРБИННЫХ ЛОПАТОК С ПОМОЩЬЮ ЭНДОВИХРЕТОКОВОГО ДЕФЕКТОСКОПА
