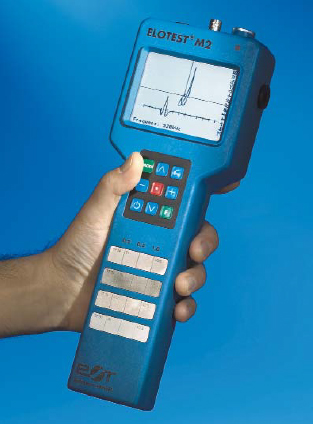

Вихретоковый дефектоскоп «ELOTEST M2 V3» представляет собой умещающийся в руке универсальный прибор для контроля поверхностей, отверстий и скрытых мест изделий. Кроме того, это прибор измеряет электропроводность немагнитных материалов, и толщину непроводящих покрытий на всех электропроводящих материалах. Вихретоковый дефектоскоп «ELOTEST M2 V3» имеет функцию двухчастотного контроля, при которой осуществляется сложение сигналов для исследования их интерференционной картины. При этом весь частотный диапазон прибора от 10 Гц до 12 МГц. В нем реализованы все функции фильтрации (фильтр нижних частот, фильтр верхних частот и полосовой фильтр), предназначенные для оптимизации сигнала, применяемого при статических и динамических режимах контроля.
Высококонтрастный ЖК-дисплей со светодиодной подсветкой может использоваться даже в условиях прямого попадания на него солнечных лучей и обеспечивает оптимальную индикацию сигналов, которые получаются при контроле. Интегрированные в прибор образцы облегчают эксплуатацию прибора и экономят время.
Эксплуатация данного прибора осуществляется при помощи клавиатуры с четко выраженной и доступной для понимания структурой, где клавишам соответствуют определенные функции. Благодаря этому даже неопытные операторы могут быстро и без риска работать с прибором. Простые текстовые сообщения, выводимые на индикаторе, придают интерфейсу прибора еще большую дружественность.
Технические характеристики
Для раскрытия/свертывания технических характеристик нажмите "+"/"-"
Пользовательский интерфейс ELOTEST M2
Применение пиктограмм, работа одной рукой при помощи щелчков по сенсорной клавиатуре
6 языков: английский, немецкий, французский, итальянский, шведский и испанский
Клавиши прямого доступа для управления компенсацией изменения зазора и отрыва
Программируемые функциональные клавиши
Интуитивно понятное управление с помощью одноуровневого подменю
Подключение датчиков
11-контактное гнездо Fischer, совместимое с 8-контактным разъемом Rohmann
BNC-коннектор для параметрических (резонансных) датчиков
Датчики OEM-изготовителей подключаются через переходник или непосредственно к BNC-коннектору
Управление скоростью ротора (уравновешенного по моменту) с 10 шагами (для стандартных роторов Rohmann соответствует примерно от 900 до 2700 об/мин)
Автоматическая коррекция сигнала датчика
Коррекция ответного сигнала датчика для оптимизации динамики
Автоматический выбор рабочей частоты в зависимости от характеристик датчика
Автоматическое согласование абсолютного датчика точно градуированной внутренней компенсирующей нагрузкой (внешние элементы не требуются)
Диапазон частот
От 10 Гц до 12 МГц с плавной регулировкой и отображением в Гц, кГц, МГц
Регулировка тока от 0% до 100% с шагом 2%
Отклонение частоты от номинального значения менее 1%; стабильность частоты 50 ppm
Двухчастотная работа в мультиплексном режиме
Усиление
Предусиление 0 – 40 дБ с шагом 0,5 дБ (на частотах ниже 100 Гц – от 0 до 40 дБ)
Усиление 0 – 60 дБ с шагом 0.5 дБ
Разброс по оси 0 – 20 дБ с шагом 1 дБ
Автоматический выбор предусиления и усиления
Вращение фазы
0 – 359,5° с шагом 0,5°; регулируемый шаг
Фильтр
НЧ-фильтр от 1,3 Гц до 10 кГц (40 шагов)
ВЧ-фильтр от 0 Гц до 10 кГц (40 шагов)
Полосовой фильтр от 0 Гц до 10 кГц (40 шагов); комбинация ФНЧ и ФВЧ
Автоматический фильтр для работы ротора ЖК-дисплей
ЖКД с светодиодной подсветкой, 80 x 60 мм (3,15" x 2,36")
Установка контраста с компенсацией температурных воздействий
Разрешение 320 x 240 пикселей; частота обновления 75 Гц
220000 замеров/с без задержки сигнала
Вывод показаний занимает 100% экрана; при отображении меню – 89%
Угол обзора 80°
Режимы дисплея
Комплексная плоскость / точечное отображение (X/Y) для всех датчиков
Временная развертка / развертка (Y/t), от 5 мс до 60 с (17 шагов); синхронизированная
Одновременное отображение X/Y и Y/t (сдвоенный режим)
Возможность фонового отображения опорного сигнала
2 размера экранной сетки с регулировкой яркости
Выбор зоны отображения: X/Y в центре - X/Y внизу в центре - X/Y внизу справа
Произвольная установка нулевой точки
Автоматический запуск при работе ротора
«Дисплей «водопад» для ротационных измерений
Одновременное отображение нескольких сигналов в многочастотном режиме
Время сохранения следа сигнала: от 0,1 до 70 с (12 шагов)
Хранение отображаемого сигнала; очистка вручную или автоматически (2 – 80 с)
Пороговые уровни и сигнализация
Сигнализация: оптическая и звуковая
Работа во всех режимах дисплея; возможность инвертирования
Регулируемые пороговые уровни: -i-Y, прямоугольные, круговые с регулированием плоскости в направлении оси Y
Память для хранения настроек и изображений сигналов
Программирование, хранение и вызов 99 пользовательских настроек
50 стандартных заводских настроек для разных работ (не перезаписываются)
Память на 32 сигнала, в т.ч. настройки параметров для документирования
Именование настроек параметров и изображений алфавитно-цифровыми символами
Печать и передача на ПК изображений и значений параметров
Продолжительная регистрация (ленточная диаграмма) сигналов X и Y в течение 20 с – 24 час; 90000 мин/макс значений (огибающая без потери данных)
Поддержка хранения данных (встроенная батарея)
Измерение проводимости
Измерение в % IACS или MS/m в диапазоне от 1% IACS до 110 % IACS
Калибровка по 2 независимо настраиваемым калибровочным точкам
Измерение толщины покрытия
Измерение толщины непроводящих покрытий или проводящих неферромагнитных покрытий
Диапазон измерений от 0,001 мм до 1 мм
Многочастотная работа
2-частотное мультиплексирование
Частота мультиплексирования до 1 кГц
Независимое регулирование обеих частот
Смешивание сигналов для подавления нежелательных эффектов
Интерфейсы
Bluetooth для беспроводной связи
Интерфейс RS232 для ПК или принтера
Аналоговый выход для сигналов X и Y (опция)
Использование литий-ионных батарей
Без фонового освещения и ротора: приблизительно 8 часов
С освещением и ротором: приблизительно 6 часов
Индикация оставшейся емкости заряда
Звуковое и световое оповещение о разряде батареи
Продолжительность зарядки литий-ионных батарей от 0% до 70% – приблизительно 1 ч
Продолжительность зарядки литий-ионных батарей от 0% до 100% – приблизительно 6 ч
Время замены батарей – менее 10 с
Условия окружающей среды
Эксплуатация: от -20 °C (-4 °F) до 50 °C (122 °F) при относительной влажности до 85% (без конденсации)
Хранение: от -30 °C (-22 °F) до 80 °C (176 °F) при относительной влажности до 85% (без конденсации)
Зарядка батареи: от 0 °C (32 °F) до 40 °C (104 °F) при относительной влажности до 85% (без конденсации)
Габаритные размеры
Эргономичная конструкция
Макс. размеры: 320 мм (12,6") / 125 мм (4,92") / 73 мм (2,87") (длина/ширина/глубина)
По дисплею: 120 мм (4,72") / 107 мм (4,21") / 53 мм (2,08") (длина/ширина/глубина)
По ручке: 185 мм (7,2") / 63 мм (2,48") / 44 мм (1,73") (длина/ширина/глубина)
Масса
Оптимизированное положение центра тяжести (в руке оператора)
Прибор без батареи: приблиз. 530 г (1,1 фунта)
Литий-ионная батарея: приблиз. 390 г (0,85 фунта)
Широкодиапазонное зарядное устройство: приблиз. 560 г (1,23 фунта)
Настольное зарядное устройство (док станция): приблиз. 1070 г (2,35 фунта)
Блок питания (по дополнительному заказу)
Литий-ионная батарея (14,8 В / 2300 мАч)
Настольный базовый блок для работы от сети переменного тока (88 – 265 В / 47 – 440 Гц) с интеллектуальным устройством независимой зарядки основного и вспомогательного батарейного блока
Широкодиапазонное зарядное устройство для работы от сети переменного тока (100 – 250 В / 50 – 60 Гц)
Калибровочные эталоны (по дополнительному заказу)
Калибровочные эталоны: титан, алюминий, нержавеющая и ферромагнитная сталь с опорными насечками: глубина 0,2/0,5/1,0 мм (0,039/0,02/0,008 дюймов); вставляются в ручку прибора
Диспетчер параметров
Программное обеспечение ПК для архивирования установочных параметров, формирования протоколов контроля и снимков экрана
Вихретоковый дефектоскоп «ELOTEST M3»
Легкий и компактный прибор с большим набором функциональных возможностей

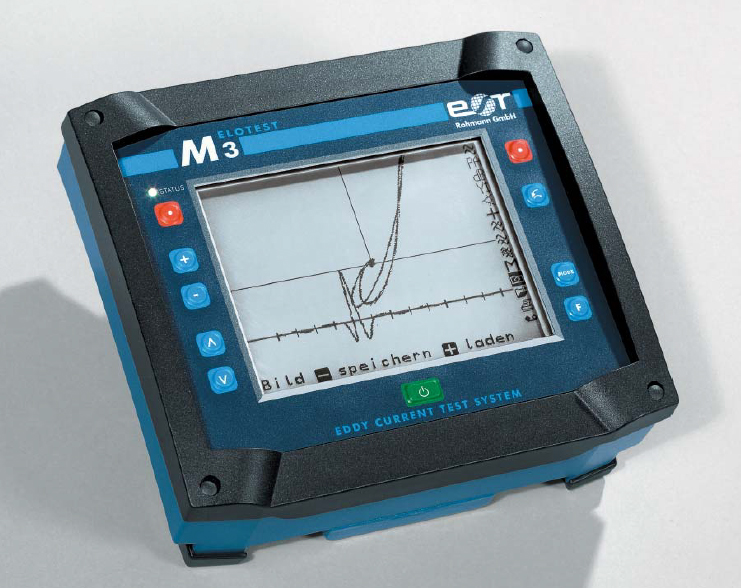

Рис. 2. Дефектоскоп «ELOTEST M3».
Дефектосокоп ELOTEST M3 является относительно новым представителем серии портативных приборов. Новый дефектоскоп «ELOTEST M3» обладает теми же техническими характеристиками, что и дефектоскоп «ELOTEST M2 V3», но оснащен экраном большего размера.
Дефектосокоп ELOTEST M3 незаменим для решения задач вихретокового контроля, когда требуется легкий портативный прибор, обладающий большим функционалом, а также контрастным большим экраном.
В самом деле - типовые технические характеристики этого прибора производят сильное впечатление.
Частотный диапазон от 10 Гц до 12 МГц.
Реализованы все функции фильтрации (фильтр нижних частот, фильтр верхних частот и полосовой фильтр), (имеются и специальные фильтры, оптимизированные для задач, в которых применяются вращающиеся датчики) в режиме «ROTOTEST».
Широкий диапазон усиления.
Возможность работы в двухчастотном режиме с независимой настройкой по каждой частоте (один датчик).
Эксплуатация прибора осуществляется при помощи 10 клавиш и программного обеспечения для получения графического представления сигналов.
Возможность подключения любых датчиков, присутствующих на рынке.
Стандартные возможности при работе в режиме использования датчиков вращающегося типа.
Дефектоскоп «ELOTEST M3», главным образом, используется для ручного контроля поверхностей, отверстий скрытых мест изделий - а также для измерения электропроводности и толщины непроводящих покрытий.
Измерение проводимости с применением вихретокового дефектоскопа ELOTEST M3
Технические характеристики
Для раскрытия/свертывания технических характеристик нажмите "+"/"-"
Пользовательский интерфейс ELOTEST М3
Применение пиктограмм, работа одной рукой при помощи щелчков по сенсорной клавиатуре
7 языков: английский, немецкий, французский, итальянский, шведский, китайский и испанский
Клавиши прямого доступа для компенсации изменения зазора и отрыва
Программируемые функциональные клавиши
Интуитивно понятное управление с помощью одноуровневого подменю
Подключение датчиков
11-контактное гнездо Fischer, совместимое с 8-контактным разъемом Fischer
BNC коннектор для параметрических (резонансных) датчиков
Датчики OEM-изготовителей подключаются через переходник или непосредственно к BNC — разъему
Управление скоростью ротора (уравновешенного по моменту) с 10 шагами (для стандартных роторов Rohmann соответствует примерно от 900 до 2700 об/мин)
Автоматическая коррекция сигнала датчика
Коррекция ответного сигнала датчика для оптимизации динамики
Автоматический выбор рабочей частоты в зависимости от характеристик датчика
Автоматическое согласование абсолютного датчика точно градуированной внутренней компенсирующей нагрузкой (внешние элементы не требуются)
Диапазон частот
От 10 Гц до 12 МГц с плавной регулировкой и отображением в Гц, кГц, МГц
Регулировка напряжения от 0% до 100% с шагом 2% (100% ~ + 10 BImax=0,3 А)
Двухчастотная работа в мультиплексном режиме
Усиление
Предусиление 0 — 60 дБ с шагом 0,5 дБ (на частотах ниже 100 кГц — от 0 до 40 дБ)
ЖКД с экономично светодиодной подсветкой, 120 х 89мм (4,72" х 3,5")
Установка контраста с компенсацией температурных воздействий
Разрешение 320 х 240 пикселей; частота обновления 75 Гц
220000 замеров/с без задержки сигнала
Вывод показаний занимает 100% экрана; при отображении меню 89%
Угол обзора 80°
Режимы дисплея
Комплексная плоскость / точечное отображение (X/Y) для всех датчиков
Временная развертка / развертка (Y/t), от 5 мс до 60 с (17 шагов); синхронизированная
Одновременное отображение X/Y и Y/t (сдвоенный режим)
Возможность фонового отображения опорного сигнала
2 размера экранной сетки с регулировкой яркости
Выбор зоны отображения: X/Y в центре - X/Y внизу в центре - X/Y внизу справа
Произвольная установка нулевой точки
Автоматический запуск при работе ротора
Одновременное отображение нескольких сигналов в многочастотном режиме
Время сохранения следа сигнала: от 0,1 до 70 с (12 шагов)
Хранение отображаемого сигнала; очистка вручную или автоматически (2 - 80 с)
Пороговые уровни и сигнализация
Сигнализация: оптическая и звуковая
Работа во всех режимах дисплея; возможность инвертирования
Регулируемые пороговые уровни: -i-Y, прямоугольные, круговые с регулированием плоскости в направлении оси Y
Память для хранения настроек и изображений сигналов
Программирование, хранение и вызов 99 пользовательских настроек
50 стандартных заводских настроек для разных работ (не перезаписываются)
Память на 32 сигнала, в т.ч. настройки параметров для документирования
Именование настроек параметров и изображений алфавитно-цифровыми символами
Печать и передача на ПК изображений и значений параметров
Продолжительная регистрация (ленточная диаграмма) сигналов X и Y в течение 20 с - 24 час; 90000 мин/макс значений (огибающая без потери данных)
Поддержка хранения данных (встроенная батарея)
Измерение проводимости
Измерение в % IACS или MS/m в диапазоне от 1% IACS до 110 % IACS
Частоты измерений: 60 кГц,
Калибровка по 2 независимо настраиваемым калибровочным точкам
Измерение толщины покрытия
Измерение толщины непроводящих покрытий или проводящих неферромагнитных покрытий
Диапазон измерений до 1 мм
Многочастотная работа
2-частотное мультиплексирование
Частота мультиплексирования до 1 кГц
Независимое регулирование обеих частот
Смешивание сигналов для подавления нежелательных эффектов Интерфейсы
Bluetooth для беспроводной связи
Интерфейс RS232 для ПК или принтера
Аналоговый выход для сигналов X и Y (опция)
ОРТО I/O - расцепленные вход и выход
Использование литий-ионных батарей
Без ротора: приблизительно 4,5 часа
С ротором: приблизительно 3,5 часа
Индикация оставшейся емкости заряда
Звуковое и световое оповещение о разряде батареи
Продолжительность зарядки литий-ионных батарей от 0% до 70% приблизительно 1 ч
Продолжительность зарядки литий-ионных батарей от 0% до 100% приблизительно 6 ч
Время замены батарей - менее 10с
Условия окружающей среды
Эксплуатация: от -20 °С (-4 °F) до 50 °С (122 °F) при относительной влажности до 85% (без конденсации)
Хранение: от -30 °С (-22 °F) до 80 °С (176 °F) при относительной влажности до 85% (без конденсации)
Зарядка батареи: от 0 °С (32 °F) до 40 °С (104 °F) при относительной влажности до 85% (без конденсации)
Габаритные размеры
Высота: 180 мм
Ширина 200 мм
Толщина 76 мм
Масса
1.2 кг
Блок питания (по дополнительному заказу)
Литий-ионная батарея (14,8 В /1,95 Ач)
Широкодиапазонное зарядное устройство (90 - 250 В / 50 - 60 Гц)
Диспетчер параметров
Программное обеспечение ПК для архивирования установочных параметров, формирования протоколов контроля и снимков экрана
Вихретоковый дефектоскоп «ELOTEST B300»
Для лабораторных, учебных работ и работы на местах

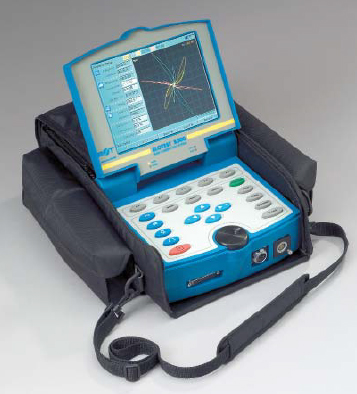

Рис. 3. Дефектоскоп «ELOTEST B300» в чехле, удобном для переноски.
Основанный на отличных характеристиках, присущих вихретоковому дефектоскопу «ELOTEST B1», дефектоскоп модели «ELOTEST B300» открывает новые возможности, ориентированные на задачи будущего. Он обеспечивает четыре вихретоковых канала (по запросу), к которым могут подключаться датчики (от одного до двух).
Применение новейшего программного обеспечения и аппаратных компонентов дало возможность создать дефектоскоп, который может оптимально использоваться вместе с внешним компьютером, что достигается благодаря его встроенным сетевым возможностям. Эта способность вместе с возможностью его прямого подключения к цифровому проектору делает дефектоскоп модели «ELOTEST B300» отличным инструментом для обучения.
При использовании дополнительного программного обеспечения (например, программного пакета «ScanAlyzer») те исключительные вихретоковые свойства, которые присущи дефектоскопу «ELOTEST B300», могут быть применены со многими системами сканирования при проведении проверок с самым высоким разрешением. Такие проверки могут сопровождаться процессом документирования получаемых данных для последующего анализа. Эргономичный и прочный корпус прибора обеспечивает не только поверхность с размерами, достаточными для комфортной работы (экран и клавиатура), но и максимальную защиту от ударов и падений.

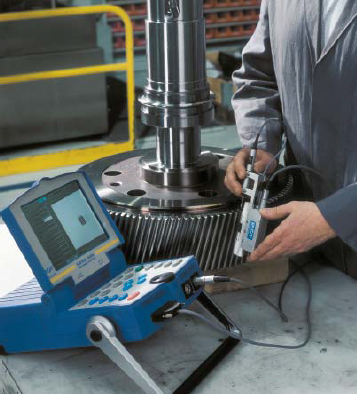

Рис. 4. Дефектоскоп «ELOTEST B300» в работе.
Помимо стандартной возможности этого дефектоскопа выступать в качестве универсального измерительного прибора в лабораториях и на производстве, модель «ELOTEST B300» также обладает рядом экстраординарных свойств:
Вихретоковые C-сканы: С-скан позволяет получать больше визуальной информации о контроле и облегчить поиск дефектов. Такая возможность обеспечивает ценное преимущество для всех пользователей, которым необходимо или которые захотят воспользоваться этим режимом индикации.
Многочастотный и многоканальный контроль: В зависимости от выбора оператора, всего можно использовать до четырех независимых вихретоковых каналов, для двух датчиков, в том числе, и функцию смешивания сигналов. Таким способом можно осуществлять непосредственную внутреннюю проверку трубок теплообменников; Вам только потребуется подключить правильный датчик.
Возможности по работе с видеоизображениями: Индикация видеосигналов непосредственно на экране прибора либо в полноэкранном режиме, либо в режиме «картинка в картинке». Эта возможность становится особенно удобной при работе с эндоскопом, который, например, может оснащаться вихретоковым датчиком. Просто вставьте видеоразъем, чтобы воспользоваться этой функцией. Требуемое для этой цели программное обеспечение уже установлено.
Получение C-скана с помощью вихретокового дефектоскопа ELOTEST B300
Контроль турбинных лопаток с помощью эндовихретокового дефектоскопа ELOTEST B300
Вихретоковый контроль с помощью ПО ScanAlyzer
Технические характеристики
Для раскрытия/свертывания технических характеристик нажмите "+"/"-"
Параметры
До 4 независимых каналов, частота 10 Гц-10 МГц
Предварительный усилитель: сдвоенный, 15 Vss, до 250 мА с защитой
Коррекция ВЧ для максимального предусиления
Предусилитель 6-60 дБ с шагом 0,5 дБ
Усилитель мощности 0 - 50 дБ с шагом 0,5 дБ
Разброс по оси Y 0 - 30 дБ с шагом 1 дБ
Фазировка 0° -359,5° с шагом 0,5°
НЧ/ВЧ фильтр сигнала: 1,8 Гц-10 кГц с 40 раздельно регулируемыми шагами; переменная ширина полосы пропускания
Подключение датчиков
Все типы датчиков
Стандартный адаптер Rohmann ELOTEST В1 с переходником B1-RS
По заказу поставляется многофункциональный 24-контактный разъем Fischer для специальных датчиков, оснащенных модулем памяти, или многодатчиковых систем (например, установок абсолютных или относительных измерений); в качестве альтернативы поставляется второй стандартный переходник ELOTEST В1
Возможность подключения матрицы измерительных головок
Универсальный интерфейс сканера (USI)
Многофункциональный разъем для импульсного кодировщика перемещения, линейного потенциометра или ТТЛ ввода/вывода
Интерфейсы
Порт Ethernet (10/100 Мбит/с; RJ45, 100 BaseT)
Порт RS232 (9-контактный разъем D-Sub) для мыши или внешнего ПК
Цветной монитор Active TFT диагональю 210 мм (8,4"), разрешением 640*480 пикселов и интегрированной CFL подсветкой
Корпус
Удароустойчивый ABS промышленный пластмассовый корпус
Крышка с дисплеем открывается на угол до 180°, в закрытом состоянии защищает дисплей и клавиатуру
Пыле- и водонепроницаемая (IP 67) силиконовая клавиатура со специальными клавишами управления, функциональными клавишами и управлением курсором
Колесико быстрой установки значений параметров
Встроенный быстросъемный батарейный блок; в качестве варианта — встроенный блок питания, рассчитанный на переменный ток 120-240 В
Блок питания
Быстро перезаряжаемая никель-металлогидридная или ионно-литиевая батарея с интеллектуальным зарядным устройством и индикатором состояния; продолжительность работы при максимальной подсветке дисплея:
ионно-литиевый батарейный блок -6ч
никель-металлогидридный батарейный блок -4ч
Внешний широкодиапазонный блок питания;
вход 20 - 240 В переменного тока; выход 24 В постоянного тока, 50 Вт
Функциональные особенности
Автоматическая настройка датчика
Автоматическое регулирование предусиления (в том числе коррекция ВЧ для максимального предусиления)
Автоматическое смешивание при многочастотных измерениях
«Дисплей «водопад» для динамических измерений
Возможности программного обеспечения
Многочастотное мультиплексирование
Мультиплексирование матрицы измерительных головок (при наличии дополнительного аппаратного обеспечения)
