ПРИМЕНЕНИЕ ПРИБОРОВ ВИХРЕТОКОВОЙ ДЕФЕКТОСКОПИИ

Автоматический контроль шаровых пальцев

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

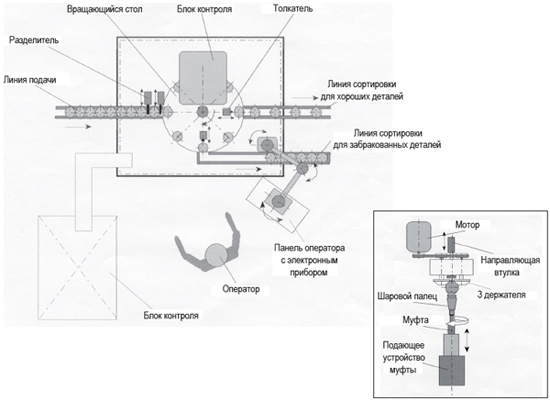

Рис. 1. Система для 100% контроля дефектов шарового пальца.

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис. 2. Чертеж шарового пальца с обозначением областей возможных дефектов.

Применяемые в промышленности шаровые пальцы имеют большой диапазон размеров и материалов, о писанных в соответствующих стандартах. Палец очень важная часть безопасности системы, когда они используются в осях и управляющих механизмах.

Область контроля
Шары, конусы, стержни, подшипники, опресовка.

Техническое решение:
Автоматический вихретоковый контроль одной или более контрольными установками, используя средства для 5 различных типов шарового пальца.

Типы датчиков:

  • KDS-2, дифференциальная система экранированная.
  • KDA-38, дифференциальная система с компенсацией зазора.

Частота:
Средний диапазон частот

Размеры дефектов:

  • Риски 5мм x 0.1мм x 0.1мм (Д х Ш х В)
  • Риски 3мм x 0.1мм x 0.1мм (Д х Ш х В)

Время контроля:

  • Одна деталь за 5 сек - 100 % контроль поверхности изделия
  • Полное перенастраивание системы около 15 минут

Вихретоковые дефектоскопы Rohmann Вихретоковые дефектоскопы Rohmann
Рис. 3. Контроль и сигнал.

Характеристики датчика KDA-38

Применение:
Динамический контроль трещин. Поверхностные дефекты. Обнаружение зависит от ориентации трещины относительно датчика. С компенсацией зазора.

Система катушек
Дифференциальные ферритовые колечки, трансформаторного типа, с компенсацией расстояния, с магнитным экранированием.

Частотный диапазон: 50кГц - 1МГц

Зона контроля: около 2 мм

Глубина проникновения волны: маленькая

Технические характеристики
Корпус: металл (нержавеющая сталь)
Оформление: На выбор
Способ подключения: На выбор

Характеристики датчика KDS-2

Применение: Динамический контроль. Поверхностные трещины. Обнаружение зависит от ориентации дефекта относительно датчика. Маленький краевой эффект, подавление изменения магнитной проницаемости в верхнем диапазоне частот.

Система катушек: Дифференциальная система сердечников, трансформаторный, с компенсацией зазора, с магнитным экранированием.

Частотный диапазон: 500кГц - 8МГц
Зона контроля: около 1.5 мм
Глубина проникновения волны: маленькая

Технические характеристики:
Корпус: металл (нержавеющая сталь)
Оформление: На выбор
Способ подключения: На выбор

Вихретоковые дефектоскопы Rohmann

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис. 4. Вихретоковая система контроля ELOTEST PL500.

Вихретоковая система контроля ELOTEST PL500

Назначение: Вихретоковый дефектоскоп для контроля различных деталей; быстрая сортировка материалов и высокочувствительное обнаружение дефектов, чрезвычайно быстрый контроль за счет ширины канала до 100кГц, низкий шум за счет полностью оцифрованного сигнала, универсальный - до 256 каналов. Частотный диапазон: 10Гц - 12МГц.
