ПРИМЕНЕНИЕ ПРИБОРОВ ВИХРЕТОКОВОЙ ДЕФЕКТОСКОПИИ

Входной контроль многослойных материалов вихретоковым дефектоскопом

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис.1. Поиск трещин вихретоковым дефектоскопом на контрольном образце TP1.

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

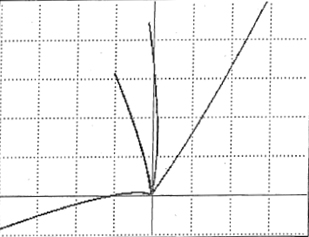

Рис.2. Разность фаз между сигналами от дефектов в аустенитной стали, титане и алюминии.

Абсолютный датчик PLA 33-11/PLA 3-11 предназначен для работы в среднеча-стотном диапазоне. Имеет широкую область применения. Он используется для ручного обнаружения трещин в поверхностной и подповерхностной зоне, а также для определения материала объекта контроля.

Зона контроля составляет 10 мм. Имеет хорошую устойчивость, в результате чего достигается стабильность получения результатов. Цилиндрическая конструкция датчика позволяет легко обнаруживать графитные включения.

На дисплее вихретокового дефектоскопа (рис. 2) отображены сигналы от трещин в аустенитной стали, титане и алюминии. Учитывая, что сигналы получены на трещине с одинаковыми параметрами, по разности фаз сигналов мы можем определить материал объекта контроля.

Абсолютный датчик PLA 33-11 / PLA 3-11

Применение:

Ручное и динамическое обнаружение трещины на поверхности и в подповерхностной зоне, контроль коррозии и глубины трещины.
Использование мультидифференциального датчика с вихретоковым дефектоском Elotest M3 обеспечивает независимость контроля от направления сканирования. Возможно распознавание трещин в сложных поковках на большом расстоянии от датчика.
Система датчика: Абсолютный датчик с сердечником трансформаторного типа
Частотный диапазон: 3 кГц - 500 кГц
Зона контроля: 10 мм
Глубина проникновения: 2 мм в алюминии

Технические данные PLA 33-11

Корпус: Пластик (Делрин), цилиндрический корпус #33
Длина: 54 мм
Вес: 15 г

Технические данные PLA 3-11

Корпус: Пластик (Делрин), колодка корпус #3
Длина x Ш x В: 40 x 12 x 22 мм
Вес: 15 г

Контроль заклепок с применением вихретокового дефектоскопа ELOTEST M2

Поиск дефектов в многослойных изделиях с применением вихретокового дефектоскопа ELOTEST M3
