ПРИМЕНЕНИЕ ПРИБОРОВ ВИХРЕТОКОВОЙ ДЕФЕКТОСКОПИИ

Электромеханическая компенсация расстояния

Для выполнения ответственных задач при автоматизированном вихретоковом контроле компания Rohmann GmbH, Германия разработала и начала поставки Модуля автоматической компенсации зазора (EMDC), рис.1.

Расстояние между датчиком и объектом контроля поддерживается одинаковым за счет электрической и механической коррекции.


Вихретоковые дефектоскопы Rohmann

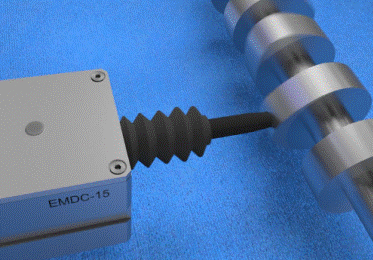

Рис.1. Модуль автоматической компенсации зазора.


EMDC может быть интегрирован с вихретоковыми системами ELOTEST IS500, ELOTEST PL500, ELOTEST PL600, что позволяет обеспечить постоянное номинальное расстояние между датчиком и контролируемой поверхностью на протяжении всей процедуры контроля.

Диапазон изменения зазора 0 - 15 мм (для модели EMDC-15).

С применением электромеханической компенсации можно, не снижая чувствительности, решать сложные задачи контроля, такие как:

  • контроль изделия некруглой формы;
  • контроль изделия со сложной геометрией;
  • контроль изделия с не концентричными элементами.

Для оптимизации контроля в зависимости от конкретной задачи подбираются сменные датчики.

EMDC-15 управляется с помощью модуля, встроенного в вихретоковый дефектоскоп ELOTEST. Параметры управления устройством интегрированы в программное обеспечение прибора. Управление осуществляется через графическое меню. Управляющие сигналы передаются в автоматическую линию контроля через модуль ввода-вывода, установленный в приборе.

Цепь аварийной защиты, встроенная в управляющую электронику, позволяет быстро уве-личить зазор при уменьшении минимально допустимого расстояния.
