ПРИМЕНЕНИЕ ПРИБОРОВ ВИХРЕТОКОВОЙ ДЕФЕКТОСКОПИИ

Контроль клепаных металлических пластин с помощью вихретокового дефектоскопа

Задача контроля:

Контроль трещин на клепаных алюминиевых пластинах. Имеются трещины в положении 2, начинающиеся из отверстия для заклепки. Пластина имеет толщину 2 мм.

1. Для контроля используется вихретоковый дефектоскоп Elotest M2 с датчиком MDK 1-23

Вихретоковые дефектоскопы RohmannУвеличить изображение...

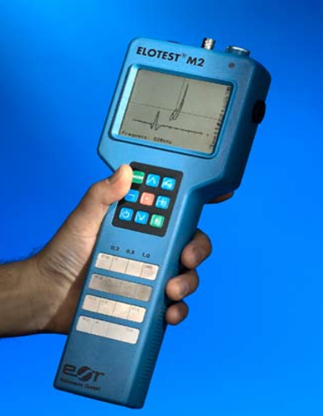

Рис. 1. Вихретоковый дефектоскоп.

Вихретоковые дефектоскопы RohmannУвеличить изображение...
Рис. 2. Датчик MDK-1 для проверки на наличие трещин в клепаных пластинах.

Вихретоковые дефектоскопы RohmannУвеличить изображение...
Рис. 3. Калибровочный образец (вид сверху).

Вихретоковые дефектоскопы RohmannУвеличить изображение...
Рис. 4. Клепаные пластины (вид сверху).

Вихретоковые дефектоскопы RohmannУвеличить изображение...
Рис. 5. Клепаные пластины (поперечное сечение).

2. Для контроля используется вихретоковый дефектоскоп Elotest B310 / M3 с датчиком MDK 1-23

Для правильной установки датчика на объект контроля используется адаптер B3-RS.

На адаптере имеется концевой упор для установки датчика на объект контроля таким образом, чтобы метка "Центр датчика" находилась на центральной линии ряда заклепок. Во время контроля датчик перемещается вдоль этой линии.

Вихретоковые дефектоскопы RohmannУвеличить изображение...
Рис. 1. Адаптер B3-RS с центральной меткой.

Вихретоковые дефектоскопы RohmannУвеличить изображение...
Рис. 2. Адаптер на объекте контроля.

Вихретоковые дефектоскопы RohmannУвеличить изображение...
Рис. 3. Вихретоковый дефектоскоп Elotest B300.

Анализ:

Вихретоковые дефектоскопы Rohmann
Сигнал без дефекта, сигнал от 10 мм трещины и сигнал от протяженной трещины.

Вихретоковые дефектоскопы Rohmann
Сигнал от трещин 2 мм - 8 мм по отношению к сигналу без дефектов.

Результаты анализа:

Длина трещины может быть определена по амплитуде сигнала.

Контроль заклепок с применением вихретокового дефектоскопа ELOTEST M2

Поиск дефектов в многослойных изделиях с применением вихретокового дефектоскопа ELOTEST M3
