ПРИМЕНЕНИЕ ПРИБОРОВ ВИХРЕТОКОВОЙ ДЕФЕКТОСКОПИИ
Вихретоковый контроль отверстий корпуса алюминиевого редуктора

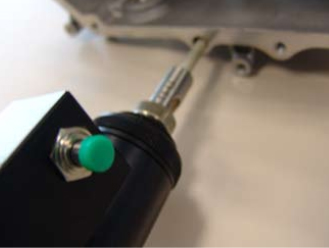

Рис. 1.
Рис. 2.
Рассматривается возможность автоматического контроля двухступенчатых отверстий редуктора на предмет поиска пор, раковин и полостей.
Двухступенчатое отверстие с диаметрами 7,2 и 8,1 мм контролируется с помощью регулируемого роторного датчика. Корректировка диаметра датчика производится в исследуемом отверстии. Диаметр датчика устанавливается на 0,1 мм меньше, чем диаметр контролируемого отверстия.
Вихретоковый дефектоскоп Elotest M3 с ротором, оснащенным кодировщиком положения, позволяет получить координаты дефекта по окружности и глубине.
Калибровку проводят с использованием настроечного образца с размерами опорного дефекта - 0,1 мм в ширину и 0,5 мм в глубину.
1. Преобразователь
Роторный датчик с регулируемым диаметром для динамических испытаний внутренней поверхности отверстий.
Частотный диапазон: 50 кГц - 2,5 МГц
Активный диапазон: 1,5 мм
2. Технические данные:
Корпус: нержавеющая сталь /пластик.
Регулируемый диаметр в диапазоне:
4.7 - 7.0 мм / Длина вала 35 мм
7.8 - 11.8 мм / Длина вала 50 мм
