Применение универсальных портативных вихретоковых дефектоскопов в авиации.

Быков Д. А., ведущий специалист по вихретоковому контролю,
Васенев Ю. Г., главный специалист по НК, к. т. н.

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис. 1. Сигнал при перемещении и покачивании датчика по бездефектному участку ОК (а) и по участку с продольной трещиной (б) при f = 1 МГц; полном усилении 45 дБ с использованием дифференциального датчика.

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис. 2. Контроль качалки переднего шасси самолета Ту 154

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис. 3. Сигнал от трещины на прямом участке (а) и от трещины на галтельном переходе (б) качалки переднего шасси самолета Ту 154 при f = 1,9 МГц, полном усилении 68 дБ с использованием абсолютного датчика.

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис. 4. Выявление коррозии на обратной стороне обшивки крыла самолета Ту 154 f = 30 кГц, полное усиление 40 дБ, абсолютный датчик).

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис. 5. Специальный датчик для поиска дефектов на большой глубине (а) и сигнал с прибора M3 от протяженной трещины высотой 2 мм на глубине 25 мм в алюминии (б) f = 30 Гц, полное усиление 45,5 дБ, абсолютный датчик).

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис. 6. Примеры применения внутренних роторных датчиков для контроля лопаток и колес (слева) и роторных дисковых накладных датчиков для контроля винтов и обшивки самолетов (справа).

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис. 7. Сигнал от естественной трещины в крепежном отверстии опоры крепления подкосов самолета Ту 154 (f = 550 кГц, полное усиление 28,5 дБ, дифференциальный вращающийся датчик).

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

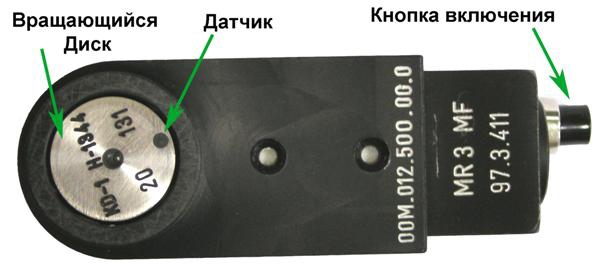

Рис. 8. Ротор с датчиком на вращающемся диске: 1 - вращающийся диск, 2 - датчик, 3 - кнопка включения.

Увеличить изображение...Вихретоковые дефектоскопы Rohmann

Рис. 9. Образец с 3 рисками: 1 - 0,5/25 (глубина/длина) мм, 2 - 0,2/4 мм, 3 - 0,2/8 мм и траектории сканирования датчика (а); сигналы от 3 рисок при указанных положениях датчика (б) при f = 460 кГц, полном усилении 50 дБ с использованием дифференциального вращающегося датчика.

Введение

При эксплуатации воздушных судов гражданской авиации (ГА) вследствие воздействия эксплуатационных нагрузок, а также по причине технологических изъянов могут возникать различные виды дефектов в деталях и узлах самолетов.

Основными видами дефектов являются усталостные трещины, стресс-корозионные растрескивания, различные виды коррозии.

Одной из главных задач контроля в авиационной промышленности является своевременное обнаружение несплошностей на ранней стадии их развития.

Для решения сложных задач контроля авиационной техники фирмой Rohmann (Германия) были разработаны универсальные вихретоковые дефектоскопы ELOTEST M2 V3 и ELOTEST M3. Общий вид приборов приведен на Рис. 1. Они имеют схожие характеристики за некоторым исключением. У вихретокового дефектоскопа ELOTEST M3 более мощный генератор возбуждения преобразователя.

Основными отличительными особенностями этих приборов являются: широкий частотный диапазон 10Гц-12МГц, регулировка усиления 120 дБ при высоком отношении сигнал/шум, настройка фильтров в диапазоне 0-10 кГц. Приборы имеют функцию измерения толщины непроводящего покрытия на металлических неферромагнитных материалах, а также измерения проводимости неферромагнитных материалов.

Дефектоскопы имеют прочное конструктивное исполнение и позволяют работать при отрицательных температурах до -20 ºС. Время работы вихретокового дефектоскопа ELOTEST M2 V3 около 8 часов, вихретокового дефектоскопа ELOTEST M3 около 4.5 часов.

Имея за плечами многолетний опыт производства вихретоковых приборов и применения вихревых токов в авиации, фирма Rohmann уделяет особое внимание датчикам – одному из наиболее важных инструментов контроля. В настоящее время в программе поставок насчитывается несколько сотен типов вихретоковых датчиков

Характерной чертой компании Rohmann является создание и совершенствование универсальных датчиков для деталей авиационной техники.

Высокие характеристики приборов, правильный выбор датчика и расширенные возможности настроек (порогов, фильтров, частот, фазы и др.) позволяют обнаруживать небольшие дефекты при отстройке практически от любых мешающих факторов.

На базе Научного Центра ПЛГВС ГосНИИ ГА были проведены испытания по определению возможностей этих дефектоскопов при контроле деталей механизмов самолетов имеющих естественные эксплуатационные дефекты.

Результаты испытаний

На Рис.2 показано выявление трещины карандашным датчиков в резьбовой части комля лопасти воздушного винта самолета Ан-24 и отстройка от сигнала при перемещении и покачивании датчика во впадине резьбы. По результатам можно судить о четком выявлении дефекта и отсутствии ложных сигналов.

Немаловажной проблемой является также отстройка от мешающих факторов при контроле деталей сложной геометрии. Для этих целей возможно применение датчиков для контроля труднодоступных поверхностей (Рис.3, 4).

Кроме построения сигнала в комплексной плоскости, дефектоскопы ELOTEST M2 V3 и M3 имеют функцию вывода и записи сигнала в режиме временной диаграммы. Это дает возможность определить протяженность дефектов, и оценить характер изменения сигнала за опредленный промежуток времени (Рис.5).

При поиске коррозии и трещин с обратной стороны обшивки самолетов необходимо обеспечить большую глубину проникновения электромагнитного поля и высокий уровень усиления полезного сигнала. Кроме того, иногда необходимо отстроиться от мешающего фактора в виде стыка листов в верхнем или в близком к поверхности контроля слое.

С такой задачей справляются специальными датчиками, которые позволяют уверенно обнаруживать дефекты на большой глубине залегания (Рис.6). А применяя мультидифференциальные датчики сложной конструкции, можно отстраиваться от изменения толщины слоев обшивки, изменения толщины покрытия и других мешающих факторов.

Важной функцией является возможность использования с дефектоскопами роторных датчиков для контроля крепежных и заклепочных отверстий деталей, охлаждающих отверстий лопаток турбин, отверстий в колесах самолетов и др. (Рис. 7). Применяя прецизионные технологии, фирма Rohmann производит ручные роторные датчики от 0.8 мм до 100 мм диаметром со скоростью вращения от 900 до 2700 об./мин. При контроле ручным ротором на экране дефектоскопа выводится комплексный вид сигнала от дефекта и его положение по углу (Рис. 8, 10). Развертка по углу синхронизируется автоматически частотой оборотов ротора.

Обеспечить удобство и высокую скорость контроля больших площадей позволяет применение накладных преобразователей, расположенных на вращающемся диске (Рис. 9). В этом случае мы имеет миниатюрный датчик (1,5-3 мм диаметром), что обеспечивает нам высокую чувствительность и локальность для выявления небольших дефектов. При этом за счет высокой скорости вращения получаем сканирование поверхности с зоной контроля равной диаметру диска. Кроме того значительно уменьшается вероятность пропуска дефекта по сравнению с карандашными и многоэлементными датчиками, за счет многократного пересечения дефектного участка преобразователем за один проход. Тем самым, имея один канал ручного дефектоскопа ELOTEST M2 V3 или M3 и вращающийся датчик, мы можем в некоторых случаях отказаться от применения многоэлементных преобразователей. На Рис. 10(а) показан образец с 3 рисками: длинная продольная глубиной 0.5 мм; идущая от отверстия; рядом продольная 0,2 мм глубиной, 4 мм длиной; и левее - поперечная 0,2 мм глубиной, 8 мм длиной. Траектория вращения датчика в определенный момент времени и сигналы от этих рисок показаны на Рис. 10(б).

Заключение

Применение портативных вихретоковых дефектоскопов фирмы Rohmann в авиации позволяет решить самые сложные задачи вихретокового контроля благодаря высоким характеристикам, универсальным датчикам широкого диапазона применения, а также за счет возможности разработки и изготовления фирмой датчиков для любых нестандартных задач. Развитая технология роторных датчиков значительно расширяет диапазон применения дефектоскопов ELOTEST M2 V3 и M3. В отличие от громоздких многоканальных систем, высокая скорость и достоверность контроля стала доступна с применением легких портативных приборов. Все достоинства дефектоскопов Rohmann подтверждены на практике за многие годы применения ведущими мировыми авиационными компаниями, среди которых Airbus, Boeing, SNECMA, Rolls Royce, GE Aircraft Engines, MTU Maintenance, Lufthansa Technik, British Airways, United Airlines, Air France, Atlantic Southeast Airlines, Singapore Technologies, SAS и др.

Статья опубликована в журнале "В Мире НК"
